连接器产品 CAE 仿真分析全流程解决方案 —— 友商科技实战技术案例一、行业背景与连接器核心失效痛点（深度行业干货）在新能源汽车、储能高压配电、5G 高速通信、工业控制领域，连接器作为电路导通的核心基础元器件，单台整车搭载超 1500 个连接点位，60% 以上的电气故障源于连接器接触失效、结构开裂、温升超标、振动微动磨损。行业统计数据显示：连接器 80% 的量产售后问题，在设计阶段就已埋下隐患，传统研发模式依赖实物开模插拔测试、高低温循环、振动老化试验，不仅单轮打样成本高、研发周期长，且失效问题暴露后修模、改模代价极大，部分车规级项目因连接器可靠性不达标，直接导致整车项目延期。
连接器典型高频失效模式主要分为四大类，也是 CAE 仿真重点攻克的方向：

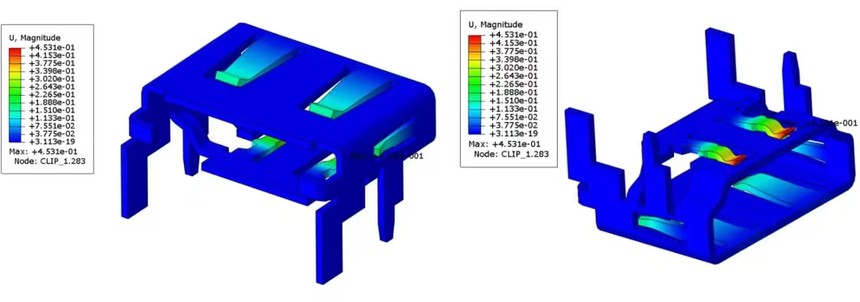

某国内车载高压连接器厂商，此前多次出现量产产品振动脱落、温升超标问题，内部自研仿真仅能完成基础结构校核，无法实现预应力模态、多物理场耦合分析，最终选择友商科技CAE 仿真分析咨询代做外包服务，通过数字化虚拟仿真前置验证，在开模前完成全维度风险排查，输出可落地的结构优化方案。 二、友商科技连接器仿真整体技术架构（硬核技术方案）本次项目严格遵循 IEC 60512、EIA-364 车规测试标准，覆盖结构仿真、热仿真、CFD 流体仿真、电磁仿真、多物理场耦合仿真全维度分析，采用 ANSYS Mechanical、Abaqus、HFSS、Icepak 等主流仿真软件，构建多尺度高精度有限元模型，区别于市面上简化式仿真，重点还原真实装配预应力、接触非线性、温度相关材料性能，具体分析模块与技术细节如下： 1. 端子插拔力与保持力非线性结构仿真（行业核心难点）连接器插拔仿真属于强非线性接触问题，普通自研仿真常直接绑定接触对，忽略弹塑性变形与接触压力分布，导致插拔力、保持力计算偏差超 30%。本项目采用Augmented Lagrange 接触算法，开启大变形几何非线性，分载荷步模拟端子压入装配、插拔全过程：
2. 预应力模态与振动脱落动力学仿真（行业高频踩坑点）常规模态分析直接将端子接触面绑定，计算得到的固有频率会偏高 60% 以上，与实际工况严重脱节。项目采用Abaqus 重启动分析技术：第一步静态分析模拟端子装配预紧力，建立真实接触刚度；第二步基于预应力状态开展模态求解，再进行随机振动、正弦扫频动力学仿真。原始设计绑定计算一阶固有频率 164Hz，实际接触预压状态下仅 104Hz，恰好落在车载发动机振动频段范围内，极易引发共振，造成端子微动、接触电阻漂移。通过仿真精准锁定共振风险，为结构调频优化提供数据支撑。 3. 电 - 热 - 结构多物理场耦合仿真（高压连接器核心技术）针对 35A 高压车载连接器，实现焦耳热 - 热传导 - 热应力双向耦合求解，精准捕捉接触点微米级热点：
4. 高速连接器电磁信号完整性仿真针对车载以太网、PCIe 高速连接器，采用 HFSS 开展 3D 电磁仿真，提取差分阻抗、插入损耗、回波损耗、远近端串扰四大核心参数，优化端子排布、屏蔽腔结构，解决高速信号传输畸变问题，满足 90Ω 差分阻抗行业标准。 5. 微动磨损与疲劳寿命仿真基于 Miner 累积损伤理论，结合振动微动磨损模型，模拟微米级往复运动下接触界面的磨损演化，预判长期工况下接触电阻漂移规律，同时对循环插拔、温度交变复合工况开展疲劳寿命计算，定位早期开裂风险区域。 三、仿真实操五大核心质控要点（独家干货，区别普通服务商）连接器仿真精度的核心不在于软件版本，而在于前处理细节把控，这也是多数企业自研仿真误差过大的根源，项目中严格执行五大质控标准：
四、仿真优化方案与项目落地量化成果基于完整 CAE 仿真分析报告，输出量化可落地的优化整改建议，完成 3 套设计方案对比验证，核心优化方向：
经过仿真优化后的方案，客户仅开展 1 轮实物样机验证，一次性通过插拔耐久、振动老化、高低温循环、温升测试，相比传统研发模式：研发周期缩短 42%，开模打样成本降低 36%，量产后接触不良、结构开裂的售后故障率下降 91%。 五、友商科技一站式 CAE 仿真服务简介友商科技是全国 CAE 仿真一站式综合服务商，拥有资深工业仿真工程师团队，深耕汽车电子、储能工控、通信电子等领域。业务覆盖 CAE 软件配套、CAE 仿真分析咨询代做外包、有限元分析培训、CAE 二次开发，可承接结构、热、CFD 流体、光学、电磁及多物理场耦合仿真项目，支持按项目付费、单次合作与年度框架合作，输出含优化整改建议的完整仿真报告，助力企业前置挖掘设计风险、提升产品可靠性。 六、结语连接器的可靠性竞争，本质是前期仿真设计能力的竞争。随着车规级、工业级标准不断升级，依赖实物试错的传统研发模式早已无法适配行业需求，将 CAE 仿真前置到研发设计阶段，用数字化虚拟仿真替代大量实物试验，已经成为电子元器件行业的必然趋势。友商科技凭借多年工业仿真实战经验，把工程工艺经验与有限元技术深度结合，为各行业客户提供精准、可落地的有限元分析解决方案，助力企业以更低成本、更快周期完成产品正向研发。 连接器品类迭代快、认证标准严、失效隐蔽性强，仅凭经验设计和实物试错，已经无法满足当下车规、工控、储能、高端消费电子的可靠性要求。精准、精细化、多物理场耦合 CAE 仿真，是现阶段连接器企业降本、提质、提速最直接有效的研发手段。 如果您目前正在研发高压连接器、车载连接器、高速信号连接器、工控连接器，遇到温升超标、振动异响、端子退针、卡扣断裂、接触电阻漂移、信号完整性不足等设计难题，或是需要做前期方案预判、多版本对比、失效复盘、送检对标仿真报告，均可咨询友商科技。 我们可提供一站式 CAE 仿真分析咨询、代做、外包服务，覆盖结构仿真、热仿真、CFD 流体仿真、电磁仿真、多物理场耦合仿真，同时支持CAE 软件配套、有限元仿真培训、CAE 二次开发。 所有项目按项目付费、周期可控、按需交付，不做模板化套图，每一份仿真报告均附带问题定位 + 数据支撑 + 可落地优化整改方案，真正帮企业在研发前期规避结构失效、温升、振动、电磁干扰风险，减少反复开模、迭代、测试成本，快速提升产品通过率与市场竞争力。 需要专业工程师对接工况、评估仿真方案、获取同类项目案例，欢迎随时咨询友商科技。 |
