1、项目背景

1. 整机体积紧凑，内部空间狭小，芯片功耗较高，长期满负载运行存在芯片过热降频、WiFi 速率下降风险；
2. 外壳开孔位置、散热结构未经过验证，传统依靠样机打样测试，迭代周期长、物料成本高；
3. 同时需要校核外壳跌落、振动工况下结构强度，以及天线电磁辐射性能，避免信号衰减、壳体开裂失效。

2、仿真分析目标

1. 热‑流体仿真：满负载工况下，获取整机内部温度场、气流分布，评估主芯片结温是否满足器件规格；识别局部高温区域；优化壳体开孔、器件布局。
2. 结构力学仿真：模拟 1m 自由跌落、运输振动工况，评估壳体、PCB、焊点应力，判断是否出现开裂、变形、焊点脱落风险。
3. 电磁仿真：评估天线辐射性能，分析壳体、内部元器件对 WiFi 信号的遮挡干扰。

3、仿真建模与边界条件

3.1 几何模型

• PCB：FR‑4，导热系数 0.35W/(m・K)
• 主 SoC 芯片：封装材料，功耗 12W；射频芯片功耗 2.5W；电源芯片功耗 1.8W
• 塑料外壳：ABS，导热系数 0.2W/(m・K)
• 铝散热片：6063 铝合金，导热系数 209W/(m・K)
• 导热硅胶垫：导热系数 4W/(m・K)

3.2 热仿真边界条件

• 环境温度：40℃（高温工作环境）；
• 散热方式：自然对流，无风扇；
• 芯片设置为体积热源；
• 外壳与环境之间开启对流与辐射换热；

• 整机放置在水平桌面，底面与桌面接触。

•


3.3 结构仿真边界条件

• 跌落仿真：1m 高度自由跌落，落地角度：边角跌落；
• 振动仿真：运输正弦振动，频率 5‑50Hz，加速度 5g；
• 约束：整机外壳固定约束，PCB 与外壳通过卡扣连接。

3.4 电磁仿真边界条件

4、仿真计算结果分析

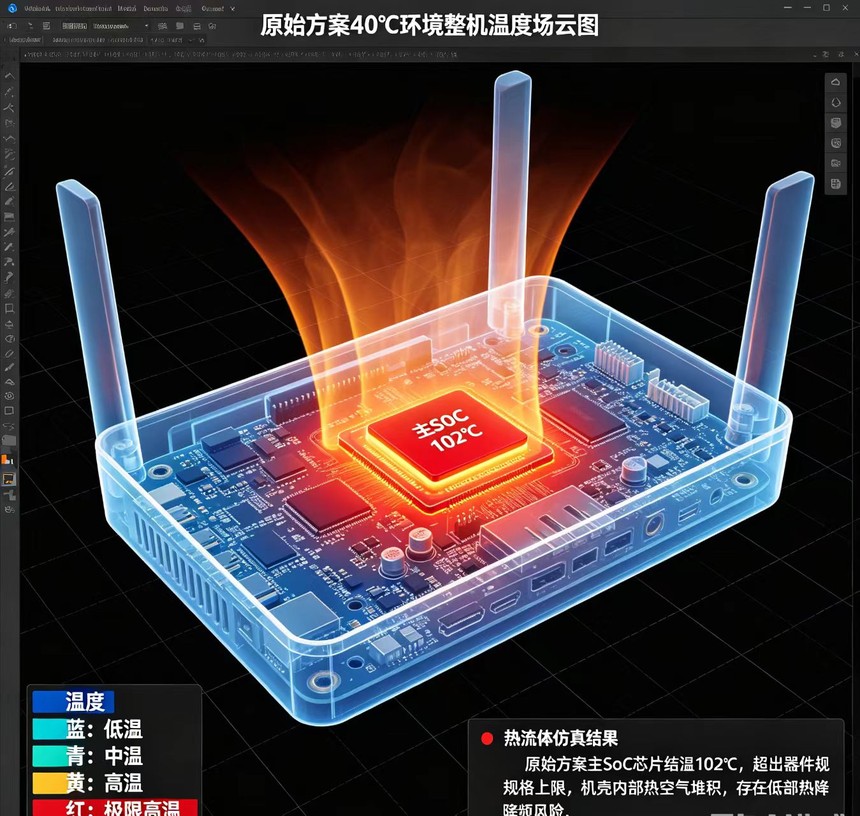

4.1 热流体仿真结果

1. 整机内部热量堆积明显，主 SoC 芯片结温达到102℃，超出芯片厂商允许最高工作温度 95℃；
2. 壳体顶部温度偏高，内部空气流通差，热空气聚集在机壳上部；
3. 散热片与芯片之间导热垫存在接触热阻，热量不能高效传导到外壳；
4. 原壳体开孔数量少，开孔位置集中在侧面，自然对流换气效率低，内部热空气难以排出。

风险判定：长期满负载运行，芯片会触发过热降频，WiFi 网速下降，严重会加速芯片老化，缩短产品寿命。

4.2 结构力学仿真结果

1. 边角跌落工况：外壳卡扣位置最大应力达到 38MPa，接近 ABS 材料屈服极限，存在卡扣断裂风险；PCB 板边角局部应力偏大，BGA 焊点存在应力集中；
2. 运输振动工况：PCB 板出现小幅形变，焊点区域应力较高，长期振动存在虚焊隐患；
3. 壳体薄弱筋条位置应力偏高，有开裂风险。

4.3 电磁仿真结果

1. 5G 天线方向图存在局部凹陷，内部金属元器件对天线产生遮挡；
2. 壳体塑料本身对射频信号影响较小，但内部电源电路板会产生一定电磁干扰；
3. 天线放置位置靠近大功率芯片，芯片发热会轻微影响天线器件性能。

5、仿真驱动结构优化方案

5.1 散热优化（热仿真迭代）

1. 增大芯片与散热器之间导热垫接触面积，选用更高导热系数导热垫，降低界面热阻；
2. 调整外壳开孔：在机壳上表面增加多组散热开孔，侧面增加进风孔，形成上下对流风道，强化自然对流；
3. 调整内部器件布局，将高热芯片远离天线，避免热量影响射频器件；
4. 优化散热片齿型结构，提升散热面积。

5.2 结构强度优化

1. 对外壳卡扣位置增加加强筋，增大卡扣厚度，分散跌落冲击应力；
2. PCB 板增加支撑柱，减少跌落振动下 PCB 形变；
3. 壳体薄弱位置加厚，降低局部应力；
   优化后：跌落工况卡扣最大应力降至 22MPa，焊点应力显著下降，满足跌落、运输振动可靠性要求。

5.3 电磁优化

1. 调整天线安装位置，远离大功率 PCB 金属区域；
2. 在天线附近做局部屏蔽处理，降低内部电路电磁干扰；
   优化后天线辐射方向图更加均匀，2.4G/5G 频段增益满足产品指标。

6、仿真‑实物样机对比验证

1. 热测试：40℃环境满负载运行，实测主芯片温度 84℃，仿真与实测偏差 2℃，仿真精度满足工程使用；
2. 跌落振动测试：样机跌落、振动后，外壳无开裂，PCB 焊点无虚焊；
3. WiFi 射频测试：天线信号覆盖、速率达到设计指标。

仿真结果与实物测试吻合，证明仿真方案有效，避免多次反复打样，降低开发成本。

7、项目总结与工程价值

1. 在开模之前，通过多物理场 CAE 仿真提前识别路由器过热、结构失效、射频性能劣化三大风险点；
2. 通过仿真迭代完成散热开孔、壳体加强、器件布局优化，减少 3 轮实物打样，缩短研发周期；
3. 仿真‑实测偏差控制在 3℃以内，仿真可以作为产品设计的重要依据，不只是辅助工具；
4. 本案例的仿真流程可以复用在其他家用路由器、光猫、网关类通信电子产品研发。

8、存在局限

1. 仿真中导热垫接触热阻、外壳辐射系数等参数需要依靠实测标定；
2. 对于复杂内部线缆、微小元器件，建模需要合理简化，会带来少量仿真误差；
3. 多物理场耦合（热‑结构‑电磁）完全耦合计算算力消耗大，工程上一般采用单向耦合分析。

一、项目概述

产品基础信息

• 产品类型：家用双频 WiFi6 路由器，ABS 塑料外壳，自然对流散热，无风扇
• 核心热源：主 SoC（12W）、射频芯片（2.5W）、电源管理芯片（1.8W）
• 工作环境：最高环境温度 40℃，桌面放置工况
• 考核指标：芯片结温≤95℃；1m 边角跌落无壳体断裂、BGA 焊点脱落；2.4G/5G 天线增益、S 参数满足通信规范

二、仿真分析方案与建模策略

1. 几何模型处理
   简化微小倒角、细小螺丝、零散线束；完整保留 PCB 板、芯片封装、导热垫、散热片、壳体筋位、卡扣、天线支架等关键结构；按材料库定义各部件热物性参数与力学参数：FR-4 PCB、ABS 壳体、6063 铝散热片、导热硅胶垫。
2. 热流体仿真（Icepak）
   采用自然对流 + 表面辐射复合换热模型；芯片设置体积热源；考虑导热垫界面接触热阻；壳体外表面同时开启对流与辐射换热；模拟路由器平放桌面的真实使用场景，求解整机温度场、内部空气流速场。
3. 结构可靠性仿真（Mechanical）
   两个核心工况：①1m 高度边角自由跌落，瞬态动力学仿真，评估壳体卡扣、PCB 板、BGA 焊点冲击应力；②运输正弦振动（5~50Hz，5g 加速度），做谐响应分析，识别 PCB 共振风险与焊点疲劳隐患。
4. 射频电磁仿真（HFSS）
   建立 2.4GHz/5GHz 双频天线模型，分析整机内部金属器件、PCB 走线、塑料壳体对天线 S11 回波损耗、辐射方向图、天线增益的影响，定位内部电路带来的电磁遮挡与干扰区域。

技术思路：先分物理场独立仿真，再做单向耦合。将热仿真得到的温度场结果导入结构仿真，分析高温下材料模量变化带来的热应力，评估高温 + 振动叠加工况下焊点可靠性，规避单纯常温结构仿真带来的结果失真。

三、初始方案仿真结果与风险诊断

3.1 热流体仿真结果

1. 壳体仅侧面少量开孔，无上下对流通道；壳内热空气上浮堆积在上部腔体，自然对流换气效率极低；
2. 导热垫接触面积不足，界面热阻大，芯片热量无法有效传导至外壳；
3. 高热源芯片紧邻 5G 天线模组，热量传导至射频器件，造成射频器件温漂，影响信号稳定性。

3.2 结构仿真结果

3.3 HFSS 电磁仿真结果

四、基于仿真迭代的结构优化方案

4.1 散热系统优化

1. 调整导热方案：增大导热垫贴合面积，更换更高导热系数硅胶垫，降低芯片与散热器界面热阻；
2. 壳体风道重构：壳体顶面新增阵列出风孔，侧面扩大进风口，形成下进上出自然对流风道，强化腔体内部空气交换；
3. PCB 布局优化：调整主 SoC 与射频芯片位置，将高热源远离天线模组，避免热温漂影响射频性能；
4. 散热片齿型优化，增加有效散热面积。

4.2 结构可靠性优化

1. 壳体卡扣增加加强筋，加厚卡扣根部，分散跌落冲击应力；
2. PCB 增加多点支撑柱，减小跌落、振动工况下 PCB 形变幅度；
3. 壳体薄弱筋位加厚，优化圆角过渡，消除应力集中点。

4.3 天线电磁性能优化

1. 调整天线支架安装位置，远离电源板金属区域，减少金属遮挡；
2. 局部增加屏蔽结构，降低数字电路对射频天线的电磁散射干扰；
   优化后，2.4G/5G 天线回波损耗、辐射方向图、增益指标全部达标。

五、仿真对标样机实测验证

• 热测试：40℃环境满负载，主芯片实测温度 84℃，仿真与实测偏差仅 2℃；
• 可靠性测试：1m 跌落、持续振动试验后，壳体无开裂、焊点无失效；
• 射频测试：天线信号增益、覆盖范围满足设计指标。

六、案例价值总结

1. 前置化风险排查：在开模前，利用多物理场 CAE 仿真一次性识别路由器散热、结构强度、射频电磁三大维度潜在失效风险，避免后期模具修改带来高额成本损失；
2. 量化优化依据：所有结构调整不是经验试错，依托仿真输出温度场、应力场、天线方向图量化数据，每一项优化都有据可依；
3. 多物理场协同考量：通信电子产品热、结构、电磁问题相互耦合，单纯只做散热仿真容易忽略高温带来的结构与射频次生问题。友商科技多物理场耦合仿真，同步兼顾热、力学、射频性能，实现整机综合性能最优；
4. 方案可复用：本套仿真分析流程可迁移至企业级网关、光猫、工业路由器等各类通信终端产品开发。
