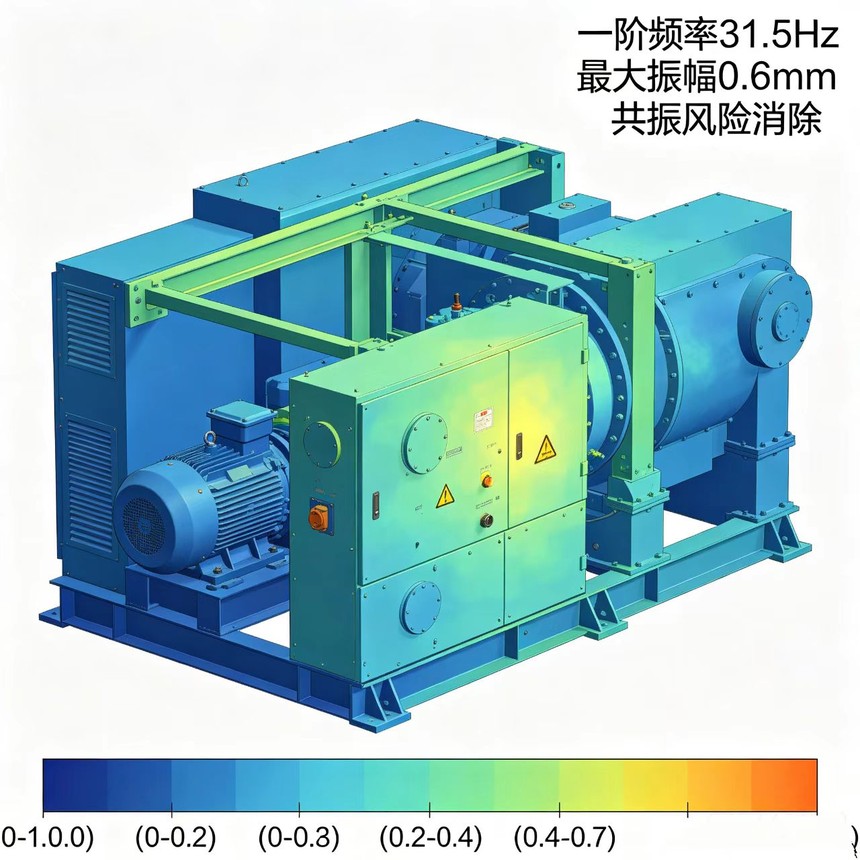

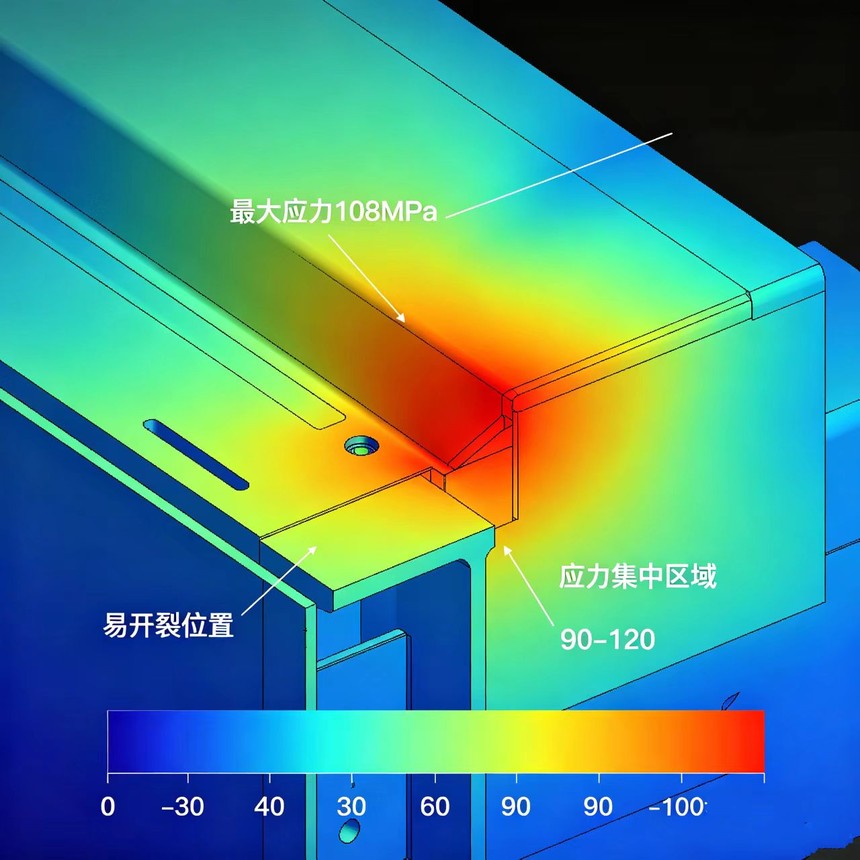

项目行业：通用机械、工业装备服务类型：振动响应仿真代做、结构可靠性分析 项目背景与仿真初衷大型工业设备钣金外壳，设备额定工作转速 1450r/min，对应激励频率 24.17Hz。样机试运行阶段，外壳出现明显共振异响，钣金表面持续抖动。长期共振不仅影响设备使用体验，还会造成紧固件松动、钣金开裂，大幅缩短设备使用寿命。企业无法判定共振成因，也不清楚结构固有频率与薄弱位置，因此委托我方开展模态分析 + 随机振动仿真，规避共振风险，提升结构稳定性。 仿真技术参数与执行要点首先进行模态分析，提取结构前 10 阶固有频率与对应振型；再依据行业运输、运行标准施加功率谱密度载荷，完成随机振动响应分析。核对外壳固有频率区间是否与设备激励频率重叠，计算振动载荷下结构应力与变形量，精准识别易失效的薄弱区域。 输出成果与优化数据对比交付各阶振型云图、固有频率清单、随机振动应力云图、振幅数据表及结构优化方案。仿真结果显示，外壳一阶固有频率为 23.8Hz，与设备工作激励频率高度重合，是共振问题的根源。我方调整钣金壁厚，增加内置支撑梁结构。优化后外壳一阶固有频率提升至 31.5Hz，彻底脱离危险频率区间；随机振动工况下，最大振幅由 2.1mm 降至 0.6mm，共振异响完全消除。 企业综合实力与业务介绍
友商（深圳）科技是一体化工业仿真解决方案提供商，主营CAE 仿真外包、技术咨询、项目代做、企业定制培训、仿真软件技术支持、有限元二次开发。可提供结构、流体、热、电磁、光学、多物理场耦合全品类仿真服务，客户群体覆盖通用机械、工业装备、新能源、汽车、工控电子、储能、照明等众多领域。 团队工程师均拥有五年以上仿真项目服务经验，同时掌握结构设计、硬件设计、光学设计等工程技术，理解产品从设计到量产的全流程痛点，保证仿真结果与优化方案具备极强落地性。结构仿真擅长模态、振动响应、冲击、跌落、强度、刚度、疲劳等分析，从设计源头解决振动、变形、断裂等各类结构问题。专业技术赋能产品研发，有需求可前往官网www.yorshine.net沟通合作。 更多相关仿真咨询服务：工业装备结构振动仿真，机柜外壳模态分析服务，钣金件振动应力仿真，随机振动响应仿真代做，设备固有频率仿真分析，工业外壳抗振仿真外包，钣金结构可靠性仿真咨询... |
