电子热设计热仿真接触热阻：来源、影响与仿真分析处理方法

电子产品热设计中的接触热阻：来源、影响与仿真分析处理方法

仿真咨询：186-7552-9529

2026-03-26

在电子设备、电源、逆变器、PCB、LED 等产品热设计中，接触热阻是影响散热效果的关键因素，也是仿真与实测差异的常见来源。两个名义上接触的固体表面，微观上仅在局部高点接触，间隙中充满空气，形成显著热阻，即接触热阻。

接触热阻主要受表面粗糙度、平整度、接触压力、材料硬度、界面介质、温度等影响。表面越粗糙、压力越小，接触热阻越大；加入导热硅胶、导热垫、相变材料等界面材料，可显著填充间隙、降低热阻。

在热仿真中，若忽略接触热阻，会明显低估器件温度，导致仿真结果偏乐观，样机出现过热问题。尤其在功率器件、芯片、散热器、PCB 与壳体之间，接触热阻不可忽略。

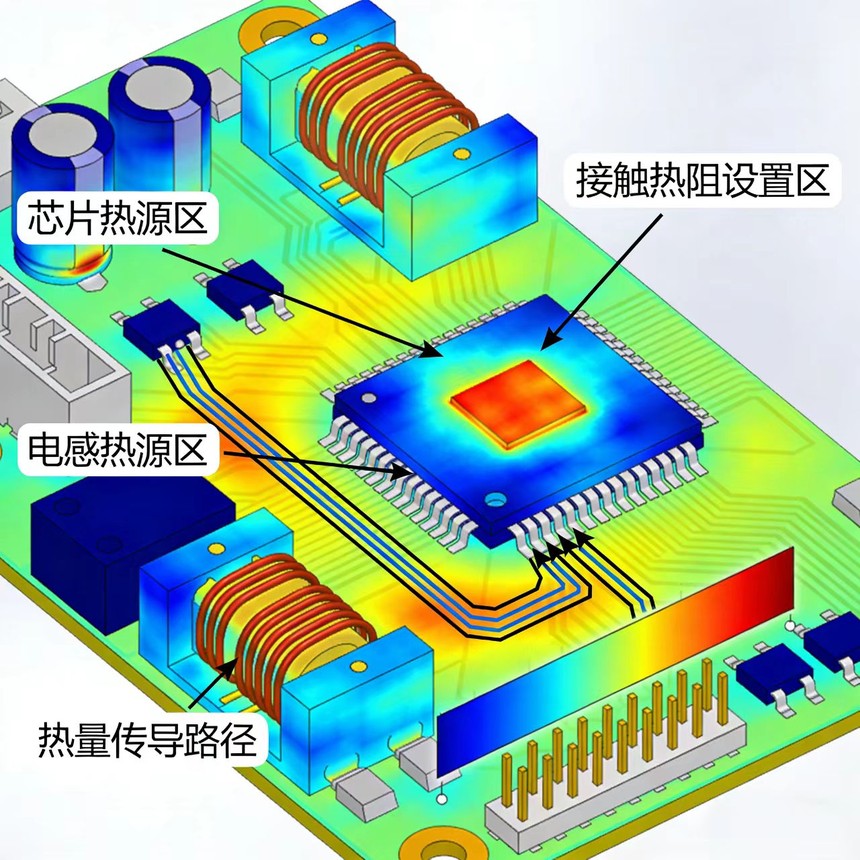

PCB 器件温度场仿真分析云图_散热仿真与热设计分析

专业热仿真通常采用两种方式处理：一是直接设置接触热阻系数，二是建立薄层界面材料模型赋予导热系数。前者适合快速评估，后者适合高精度系统级热分析。

工程上降低接触热阻的常用方法包括：提高表面平整度、增大锁紧压力、选用柔性导热界面材料、优化散热器结构、减少装配间隙等。

在高密度电子设备中，接触热阻可能占总热阻 30% 以上，直接决定器件能否稳定工作。仿真工程师必须根据实际工艺、材料、压力设置合理参数，才能保证温度场可信。

理解接触热阻并正确处理，是热设计从 “经验” 走向 “科学” 的重要标志，也是产品散热一次成功的关键。
