CAE结构疲劳仿真从入门到工程应用：S-N 曲线、平均应力修正与寿命估算

CAE有限元仿真:18675529529

2026-03-26

在机械装备、汽车零部件、电机支架、机器人结构、新能源箱体等产品中，疲劳失效是最常见、最隐蔽、也最昂贵的失效形式之一。很多结构静强度满足要求，但在长期交变载荷下仍出现裂纹、断裂、松动，其根本原因是未进行系统的疲劳寿命评估。

结构疲劳本质是材料在循环载荷下的累积损伤。与静强度不同，疲劳破坏不一定需要高应力，即使应力远低于屈服强度，长期反复作用也会导致裂纹萌生与扩展。因此，仅靠静力学仿真无法判断结构耐久性，必须进行专业疲劳分析。

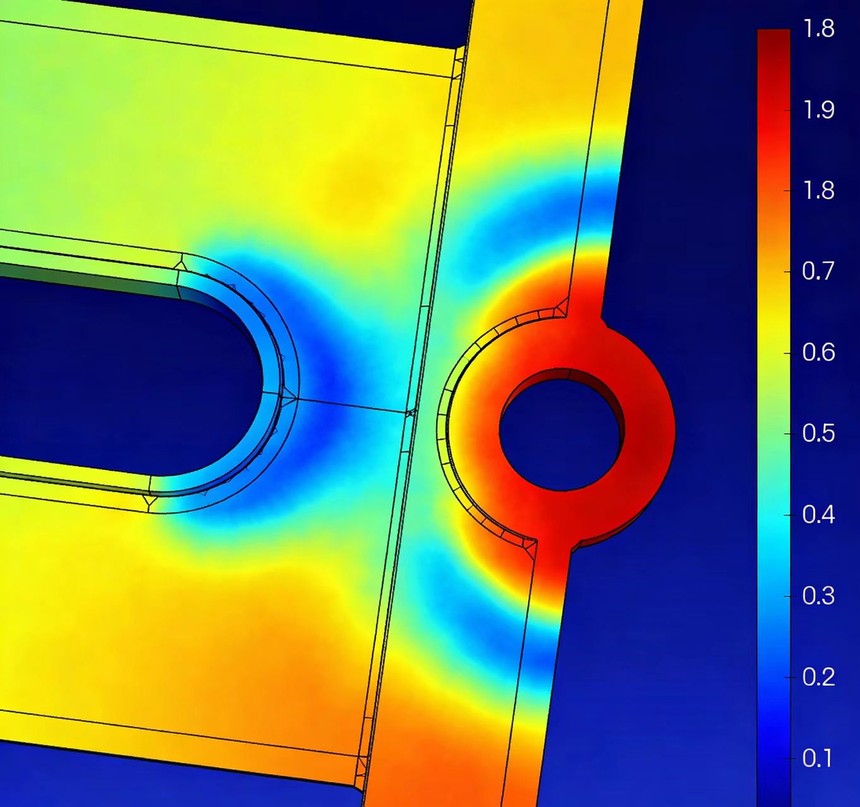

CAE结构仿真疲劳寿命云图_有限元疲劳寿命分析

疲劳仿真的核心基础是材料 S-N 曲线，即应力幅与循环寿命的对应关系。不同材料、表面处理、热处理工艺、温度环境，S-N 曲线均存在差异。工程应用中必须使用与实际产品一致的材料曲线，否则寿命估算会出现数量级偏差。

平均应力是影响疲劳结果的另一重要因素。实际载荷多为非对称循环，存在拉应力或压应力均值。常用修正方法包括 Goodman、Gerber、Soderberg 等，其中 Goodman 修正因适用范围广、工程稳健，在结构疲劳中最为常用。

疲劳分析通常分为应力寿命法（S-N）与应变寿命法（E-N）。前者适用于高周疲劳，如振动、交变载荷、长期运转场景；后者适用于低周高应变场景，如热疲劳、强冲击工况。选择合适方法是疲劳仿真准确的前提。

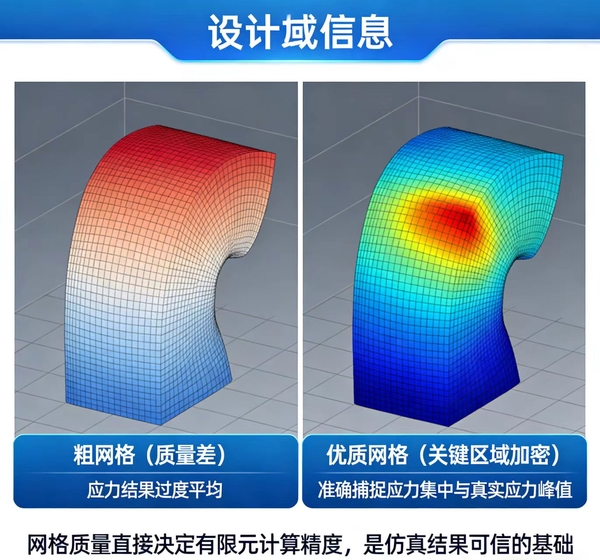

在有限元建模中，疲劳仿真需要注意：应力结果必须为真实应力，不能包含虚假网格应力；接触、焊缝、螺栓等连接结构需合理模拟；载荷谱应尽可能贴近实际工况，如启停、振动、冲击、变载等。

疲劳损伤计算通常采用 Miner 线性累积损伤理论，将不同载荷水平下的损伤进行叠加，判断总损伤是否超过安全阈值。若损伤大于 1，则结构存在疲劳失效风险。

工程上疲劳优化的常用手段包括：增大过渡圆角、消除缺口、优化应力集中、调整加强筋布局、提升表面光洁度、选用更高疲劳性能材料等。疲劳仿真的价值，正是在设计阶段定位薄弱区域，避免后期批量失效。

对于企业而言，一次完整的疲劳仿真可以大幅减少样机测试、售后维修、品牌损失，其价值远高于仿真成本。尤其在车载、户外、高频运行设备中，疲劳仿真已成为必备验证环节。
