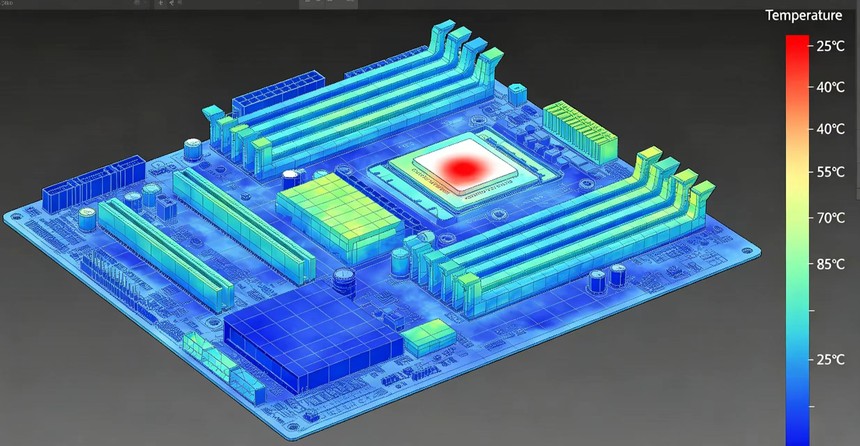

#热仿真分析#稳态热仿真#瞬态热仿真#热设计#CAE 仿真分析 电子产品集成密度持续提升,结构形变、温升发热、流体换热、电磁干扰相互耦合成为产品常态,单一物理场仿真数据偏离实际工况,多场耦合仿真成为高端产品研发刚需,但算法、算力、经验三重门槛,倒逼研发团队选择专业 CAE 外包合作。 产业发展大势上,新能源、车载电控、大功率储能产品成为制造业增长主力,行业规范逐步完善,多物理场仿真报告逐步纳入产品检测、招投标必备资料,2026 年耦合类 CAE 订单同比上涨 32%。但耦合仿真联立方程求解逻辑复杂,需要跨力学、热学、流体、电磁多学科知识,企业很难配齐复合型人才,自研往往出现计算不收敛、仿真周期数月无果,耽误新品上市进度。 热仿真分析是热设计环节的核心手段，依靠 CAE 有限元求解，复现产品内部导热、对流、辐射传热全过程，预判温升热点、热变形与热失效风险，广泛用于消费电子、储能、通信电源、车载设备、医疗仪器等领域。很多工程师只看重仿真云图是否好看，却忽略分析类型选型、软件适配、底层参数设置，最终出现仿真与实测温差偏大，仿真报告无法指导实际改设计的情况。
热仿真分为稳态热仿真分析与瞬态热仿真分析两大类型，二者适用场景有着明确边界，不可混用。稳态热仿真，模拟产品长时间满载运行，系统达到热平衡后的温度分布，温度不再随时间发生变化，计算速度快，多用于散热器校核、整机满载最高温升评估。但稳态无法捕捉开机升温、间歇工作、脉冲发热、电池充放电这类动态过程。瞬态热仿真加入时间维度，需要材料密度、比热容参数，可以输出温度‑时间变化曲线，观察短时间冲击发热、启停循环下温度爬升，适合电池热失控预警、短时峰值功耗设备、高低温循环工况分析；缺点是计算耗时长，对时间步长、初始温度条件十分敏感，步长设置不合理极易出现结果失真。工程实操优先建议先用稳态完成模型校验，再开展瞬态计算。 主流热仿真软件各有侧重，没有绝对好坏，只有场景适配。ANSYS Icepak 基于 Fluent 求解器，电子散热专用，擅长复杂曲面、液冷系统，支持电‑热‑结构多物理场耦合，适合服务器、功率模块等高要求项目。Simcenter FloEFD 深度嵌入 SolidWorks、Creo 三维 CAD 环境，结构工程师上手门槛低，建模迭代快，适合机箱、家电、通用装备散热评估。Flotherm 系列在板卡、整机系统级仿真效率突出；ANSYS Workbench Thermal 适合机械装备的热‑应力耦合；Fluent 通用 CFD 求解器，面向复杂多相流热流场景。不少企业盲目追求高价软件，却忽视边界条件与材料参数，即便工具先进，输出结果依旧脱离工程实际。 行业内很多鲜被公开讨论的实操陷阱，恰恰是仿真准确度的关键。绝大多数仿真偏差，并非求解器问题，来自输入条件的理想化处理。第一，不要直接照搬芯片手册典型功耗，热仿真应当采用最大恶劣工况功耗，典型值得到的温度结果会严重低估发热风险。第二，接触热阻最容易被忽略，芯片与散热垫、壳体贴合位置，微观表面凹凸会滞留空气，即便几何模型完全贴合，真实界面依然存在热阻，单一界面甚至可以带来数摄氏度至十余摄氏度温差；导热垫片压缩量、锁附压力、表面油污，都会直接改变接触热阻数值，不能全部设置为理想无缝接触。第三，材料库默认参数仅作参考，实际物料牌号、加工工艺会改变导热系数。第四，自然对流工况，外壳开孔、周边遮挡、设备摆放姿态，都会显著改变散热效果，不能简单套用理想开放环境条件。 一份有价值的热仿真分析报告，不只是输出温度云图，更要标记高温风险区域，区分稳态与瞬态结果差异，结合仿真给出壳体开孔调整、导热界面材料选型、器件布局优化等可落地建议。仿真不是替代实物测试，而是前置识别潜在风险，减少样机反复迭代，实现热设计方案提前验证。 一、一线工程师做多场耦合仿真四大现实工作难点 1、参数联动难把控:温度变化改变材料力学、导电性能,参数随工况动态变化,人工逐个修正极易出错;2、网格兼顾难平衡:多场对网格尺寸要求不同,过粗精度不足、过细算力爆炸,自研很难找到最优划分方案;3、迭代试错周期长:单次耦合计算动辄数天,反复调整方案导致研发工期无限拉长;4、跨学科知识壁垒:结构工程师不懂电磁、热设计不懂流体,单人无法独立完成全耦合仿真。 二、友商科技创新耦合仿真服务模式,全流程帮研发团队减负落地 1、方案前置拆分:项目前期拆解耦合逻辑,区分分步耦合与全耦合方案,优先低成本分步验算,压缩试错成本;2、数据库支撑参数:依托上万份量产项目积累的耦合参数库,精准匹配温度、载荷、换热关联系数,大幅缩小仿真与实测误差;3、云端高性能算力支撑:超大尺度多场仿真调用云端 GPU 集群运算,把原本数天计算缩短至 1-3 个工作日;4、优化方案落地导向:不只完成仿真计算,结合装配、注塑、冲压工艺给出轻量化、散热、屏蔽优化方案,直接用于图纸改版。 三、CAE仿真应用行业 动力电池包、汽车、车载电控总成、能源、大功率变频器、医疗、工业激光器、电子、精密传感器、AI、液冷机组、机械、车载光学模组、高压充电桩、高速风机... 四、友商科技：合作 CAE 外包对研发团队的全方位提升 项目周期可控:复杂耦合项目交付周期缩短 60%,不再因仿真卡顿延误新品立项;2、突破技术壁垒:不用高薪招聘跨学科复合型人才,按需借助外部技术能力完成高端研发;3、优化产品竞争力:依托耦合仿真提前规避热胀开裂、电磁干扰、液冷不均等量产通病,产品通过率显著提升;4、积累耦合研发经验:项目同步技术答疑,工程师跟随项目逐步掌握耦合仿真思路,完成技术积累。 热仿真分析的精准度，从来不取决于软件工具，而是边界条件、材料参数、接触热阻等工程细节的把控。很多企业自研仿真经常出现数据偏差、方案无法落地的问题，本质是缺少成熟的多工况项目经验与热设计优化思维。 友商科技深耕全品类 CAE 仿真领域，具备完善的稳态、瞬态热仿真分析能力，可提供专业热仿真分析代做外包、技术咨询、CAE 培训与软件二次开发服务，输出标准化仿真分析报告与可落地整改方案。想要获取更多热仿真干货、行业案例与技术服务，可百度搜索【友商科技 CAE】。 |
