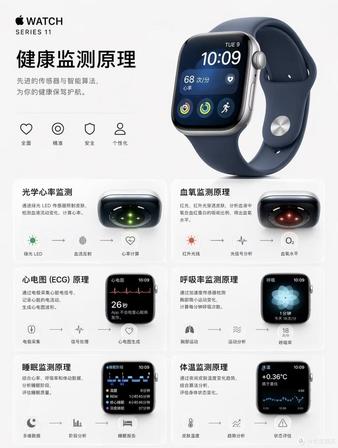

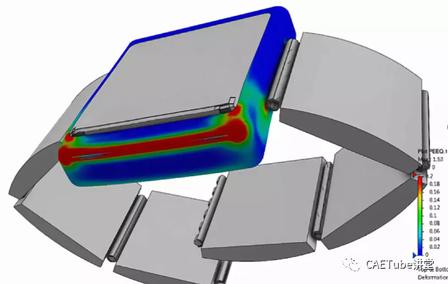

6月16日，为什么一块手表能监测多种健康指标，冲上百度热搜榜单，引发全网热议。如今智能手表早已跳出计时工具的单一定位，成为大众随身便携式健康监测终端，一款轻薄腕上设备可同步采集心率、血氧、血压、心电、体温、睡眠、压力、呼吸频率等十余项生理数据，兼顾运动追踪、心血管风险预警等专业功能。众多网友好奇，体积小巧、佩戴便携的智能手表，如何实现多维度人体健康数据精准采集？背后除多元传感器与算法支撑外，光学仿真、热仿真、跌落有限元仿真等 CAE 仿真技术，是保障监测精度、设备耐用性、使用安全性的核心工业底层支撑，贯穿智能手表从研发设计到量产验证全流程。 一、热搜热点解读：智能手表多健康指标监测底层原理市面上主流智能手表健康监测核心依靠PPG 光电容积脉搏波光学传感技术，搭配 ECG 心电电极、体温传感器、三轴加速度计、陀螺仪等多传感器协同工作，实现多指标同步监测。心率、血氧监测是基础功能：手表背部集成绿、红、红外多波段 LED 光源与光电接收传感器，光线穿透手腕表皮，血液中含氧血红蛋白与脱氧血红蛋白对不同波长光线吸收度存在明显差异。心脏收缩舒张会改变皮下血管血流量，反射光线强度随之产生规律性波动，传感器捕捉光信号变化后，通过算法换算得出实时心率、血氧饱和度数值。血压、心率变异性、压力监测依托多波段光学信号叠加运算；心电检测依靠机身金属电极与人体形成完整导电回路，捕捉心肌微弱生物电信号，生成简易心电图；体温传感器持续采集手腕表皮温度，结合夜间数据判断睡眠阶段；加速度计与陀螺仪捕捉肢体微动、呼吸起伏，同步统计睡眠时长、深浅睡眠周期、呼吸频率。一套完整的多传感监测系统高度集成于手表狭小机身内部，光学光路、芯片主板、电池、金属电极排布极度紧凑，硬件结构、光路传输、散热控制、抗冲击能力直接决定监测精准度与设备使用寿命，传统实物反复样机测试成本高、周期长，行业普遍采用 CAE 有限元仿真技术前置完成虚拟验证，解决各类硬件设计痛点。  智能手表健康传感结构  PPG光学监测实拍 二、光学仿真分析：优化 PPG 光路，保障健康监测数据精准度光学仿真是智能手表健康监测功能的核心仿真环节，直接决定心率、血氧等核心指标测量精度，依托 CAE 光学仿真工具搭建分层人体皮肤光学模型，模拟 LED 光线发射、皮肤散射、反射接收全光路传输过程。在产品设计阶段，工程师通过光学仿真模拟不同 LED 光源间距、透光镜片厚度、遮光隔层结构对光路的影响。若 LED 与光电接收器间距不合理、无有效遮光结构，光线会直接在机身内部窜光，形成光路串扰，大幅降低脉搏信号信噪比，出现运动状态下心率数值跳变、血氧测量失真等问题。通过光学仿真迭代优化遮光屏障材质、传感器开孔尺寸、透光盖板折射率，提前筛选最优光路方案，避免实物开模后光路失效返工。同时，光学仿真可模拟不同肤色、不同厚度皮下组织、运动晃动、手腕出汗等复杂场景下的光线传播效果，优化多波段光源配比，提升强光、运动场景下监测稳定性。对于搭载 ECG 心电功能的高端手表，光学仿真可同步搭配电磁场仿真，规避光学模块与心电电极之间信号干扰，实现心电、光学监测同步稳定工作。友商科技可提供穿戴设备 PPG 光路光学仿真、多传感器光学耦合分析、透光结构优化仿真服务，从源头解决健康监测数据不准的行业痛点。 三、热仿真分析：控制机身温升，规避高温影响传感与佩戴安全智能手表狭小机身集成光学传感器、主控芯片、电池、振动马达等发热元件，长时间开启健康监测、连续血氧扫描、运动记录时，多元件同步发热易出现局部高温问题：一方面高温会改变光学传感器光敏元件工作参数，造成血氧、心率数据漂移失真；另一方面腕部持续接触高温外壳，会产生佩戴灼烧不适感，存在电池热失控安全隐患。依托 CAE 热仿真开展稳态、瞬态多工况温度场有限元分析，完整模拟待机、连续健康监测、高强度运动、充电同步测健康数据等全场景热量传导、对流、辐射过程，精准定位主板芯片、LED 光源、电池等高温集中区域。仿真可快速对比不同壳体导热材料、内部隔热垫片、散热开孔布局的温控效果，优化元件排布，隔离发热源与光学传感模块，将机身皮肤接触温度控制在安全标准以内。同时热仿真可模拟高温环境、夏季户外暴晒、长时间佩戴等极端工况，预判电池升温、传感器性能衰减风险，优化电池隔热结构，避免高温影响光学传感器精度，同时保障整机使用安全，满足 3C 穿戴设备温控合规检测标准。 四、跌落有限元仿真：提升整机结构可靠性，保护精密传感组件智能手表日常使用中极易发生跌落、磕碰，屏幕碎裂、机身变形、内部 PPG 传感器偏移、PCB 焊点断裂、电池移位是最常见失效问题，一旦光学传感器位置发生微小偏移，光路结构被破坏，心率、血氧监测功能会直接失灵。传统实物跌落测试需要开模制作大量样机，测试成本高、迭代周期长，采用显式动力学有限元跌落仿真可在设计阶段完成全场景冲击验证。CAE 跌落仿真可复现 1.5 米多角度跌落、边角撞击、硬质地面磕碰等真实使用场景，计算撞击瞬间屏幕、中框、内部传感器支架、电池、PCB 板的应力分布、形变幅度，快速定位结构薄弱区域。仿真数据直观展示跌落冲击下 PPG 光学模组是否发生位移、透光盖板是否开裂、电极触点是否脱焊，针对性优化中框缓冲结构、传感器固定支架、屏幕缓冲胶圈设计。高低温耦合跌落仿真还可模拟冬天低温环境下材料脆化后的抗冲击性能，避免低温磕碰造成光学传感组件损坏。通过跌落仿真提前完成数十版结构方案虚拟验证，大幅减少实物样机数量，缩短产品研发周期，保障智能手表长期使用下健康监测功能稳定可靠。  智能手表跌落应力仿真云图 五、行业趋势：CAE 仿真成为智能穿戴企业研发刚需，专业仿真分析外包价值凸显热搜话题背后，折射出智能穿戴行业发展核心趋势：消费市场对智能手表健康监测功能的精度、稳定性、耐用性要求持续升级，医疗器械级穿戴设备合规标准不断收紧，仅依靠实物测试的传统研发模式已经无法适配快速迭代的产品节奏，仿真前置、虚拟验证成为头部穿戴品牌通用研发范式。光学仿真保障健康监测精度、热仿真管控整机安全、跌落有限元仿真强化结构可靠性，三类核心仿真相互配合，覆盖智能手表健康传感硬件全部设计痛点。对于中小型穿戴设备厂商、ODM 代工企业，自建专业 CAE 仿真团队、购置高端仿真算力设备成本高昂，一站式仿真外包、定制化多物理场耦合仿真服务成为最优选择。 友商（深圳）科技有限公司， CAE 仿真、有限元分析领域的专业服务商，针对智能穿戴行业打造完整仿真解决方案，可承接智能手表 PPG 光学光路仿真、整机多工况热管理仿真、多角度跌落显式有限元分析、多物理场耦合仿真、仿真合规报告出具等全流程服务。团队具备大量 3C 穿戴设备项目落地经验，针对健康传感模块光路干扰、机身温升超标、跌落传感器失效等行业常见问题提供定向优化方案，帮助穿戴企业缩短 30% 以上研发周期，降低样机测试成本，提升健康监测产品市场竞争力。 如果您的企业正在新品研发、结构优化、温控整改、光学调试、可靠性升级、出口合规报告出具等环节遇到技术难题，友商（深圳）科技有限公司，186-7552-9529，可提供一站式 CAE 仿真分析、有限元仿真外包、方案优化、合规报告交付服务，工程师一对一针对性解决项目痛点，助力企业快速落地产品迭代、实现技术降本与品质升级，有仿真需求可随时咨询合作。 |
